Využití filamentu nylon cf15 carbon
pro tisk ozubeného planetového kola
Štepánek3D se specializuje na modelování, výrobu a poradenství v oblasti 3D tisku. A právě aditivní technologie (3D tisk) se v posledních letech začínají stále více prosazovat při použití dílů přímo v zařízeních, – což dokazují i každoroční studie např. od Wohlers Report, Researchgate nebo Sculpteo.

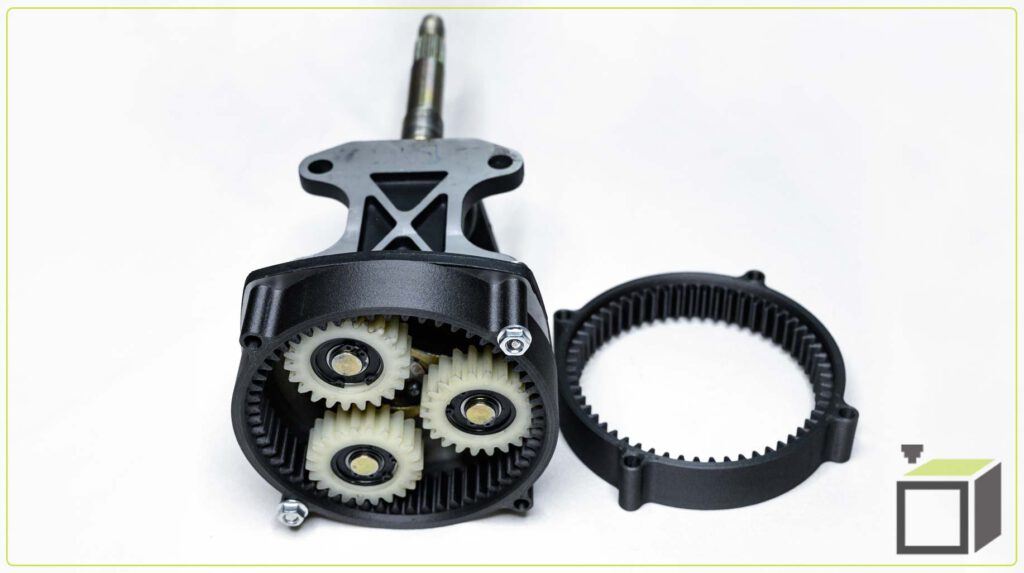

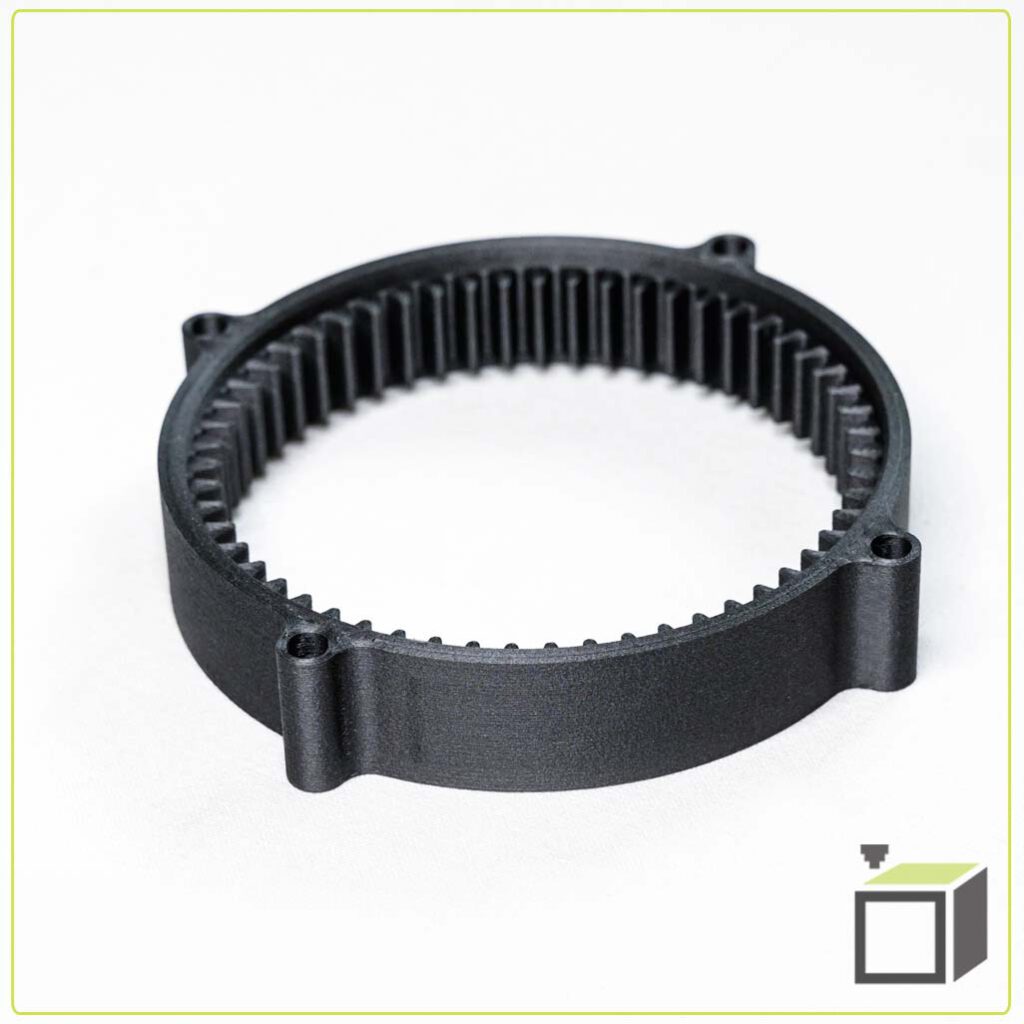

Planetové vnější ozubené kolo bylo vyrobeno jako náhradní díl a dodáno do 24 hodin na základě fyzického modelu. Reverzním inženýrstvím byl vytvořen přesný digitální 3D model. V dalším kroku byl zvolen vhodný materiál a technologie.
Při výrobě byla použita technologie tavení plastové struny FDM a kompozitní materiál Fillamentum Nylon CF15 Carbon s příměsí 15% uhlíkových částic, které zajistily vysokou tuhost a pevnost planetového kola.
Jedná se o 100% funkční náhradu původního strojově obráběného hliníkového kola.
Díky nízké hustotě kompozitu 1,08 g / cm3 vs. 2,7 g / cm3 hustoty hliníku a použitím optimální vnitřní výplně, jsme dosáhli snížení hmotnosti o více než 60% původní hmotnosti, při zachování funkční pevnosti a tuhosti.
Podobné díly Štěpánek3D vyvíjí ve spolupráci se svými klienty. Vzhledem k tvarové složitosti a relativně nízkému výrobnímu množství je 3D tisk nejvhodnější pro výrobu z hlediska nižších výrobních nákladů, krátkého času dodání a redukce hmotnosti.
