Tisk testovacích modulů
a přípravků pro potisk konektorů
Společnost KES – kabelové a elektrické systémy spol. s r.o. byla založena v roce 1992 se sídlem ve Vratimově u Ostravy. Na výrobní ploše cca 10.200 m² společnost produkuje přes 1400 druhů kabelových svazků pro automobilový a elektrotechnický průmysl. Firemní výrobky jsou součástí úspěšných automobilových značek, např. Audi, Bentley, BMW, DAF, Daimler, Ferrari, Ford, Lamborghini, Land Rover, MAN, Nissan, Opel, Rolls-Royce, Seat, Škoda, Volvo, VW a dalších.
Filamenty Fillamentum společnost používá na 3D tisk testovacích modulů nebo přípravků pro potisk konektorů. Kontruktér, pan inženýr Jošek, nám zodpověděl několik otázek a vysvětlil, k čemu přesně tuto technologii ve firmě využívá.
Proč jste daný díl vytiskl na 3D tiskárně, jaký byl hlavní důvod?
U všech dílů (prototypů i funkčních kusů) se jedná především o finanční úsporu. Nemáme vlastní obráběcí stroje a navržené díly si necháváme vyrábět externě – to přináší i časovou prodlevu. Funkční díly jdou co nejdříve do výrobního procesu, pokud jde o prototyp, na vytisknutém dílu si ověříme funkčnost a následně zadáme externí výrobu např. z nerezové oceli.
Na co se vytištěné díly používají?
PŘÍPRAVEK PRO BANDÁŽ VODIČŮ TEXTILNÍ PÁSKOU

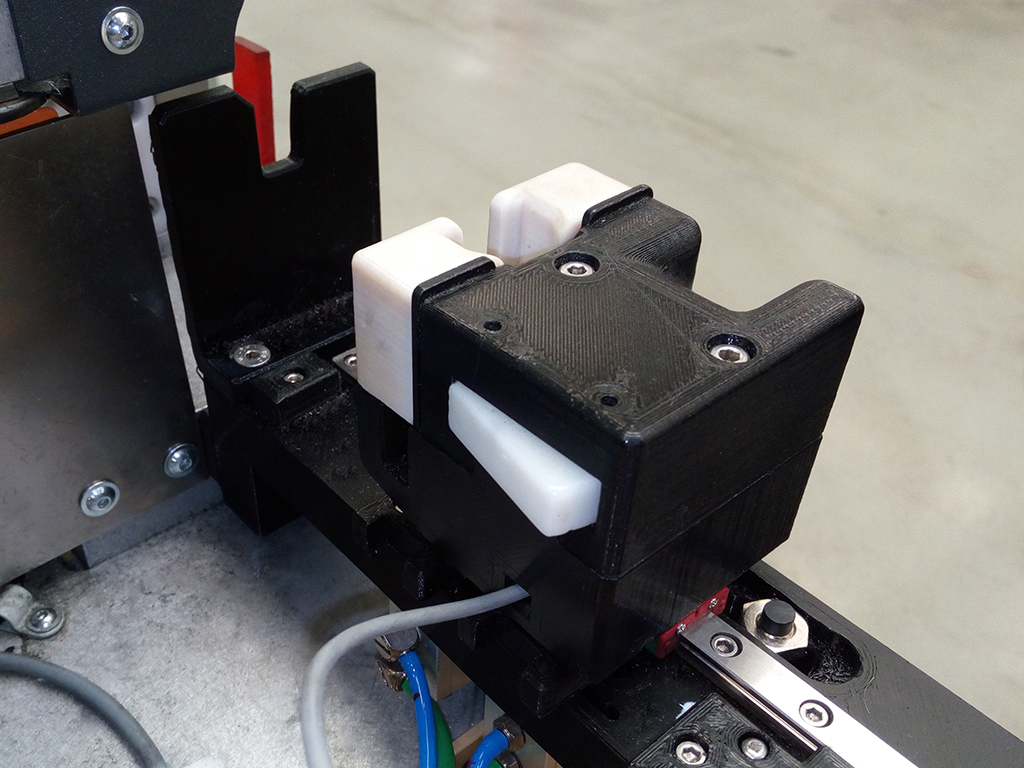

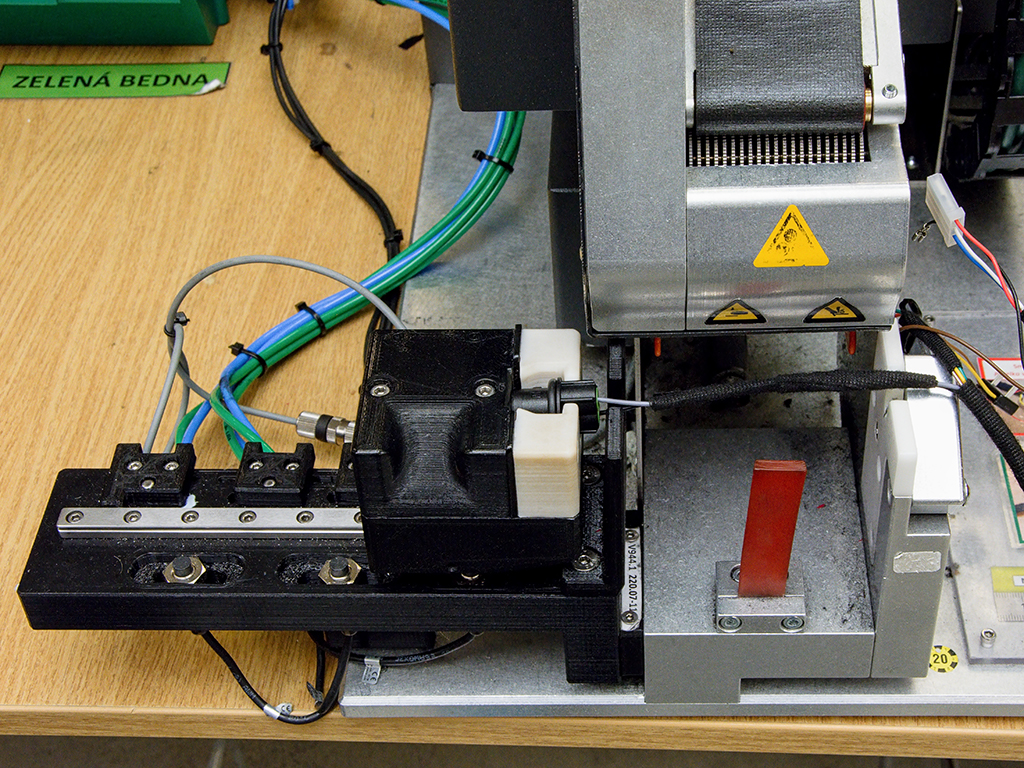

Přípravek slouží ke strojovému zabandážovaní vodičů v přesné vzdálenosti od konektoru. Přípravek na fotce je určen pro celkem 3 bandáže v různých vzdálenostech. Posuv na lineárním vedení je fixován pneumatickými válečky. Založení konektoru a posuv se provádí ručně. Stroj dodala firma Kabatec, přípravek je naše konstrukce. Použitý materiál CPE HG100 a ASA Extrafill.
PŘÍPRAVEK PRO POTISK KONEKTORU

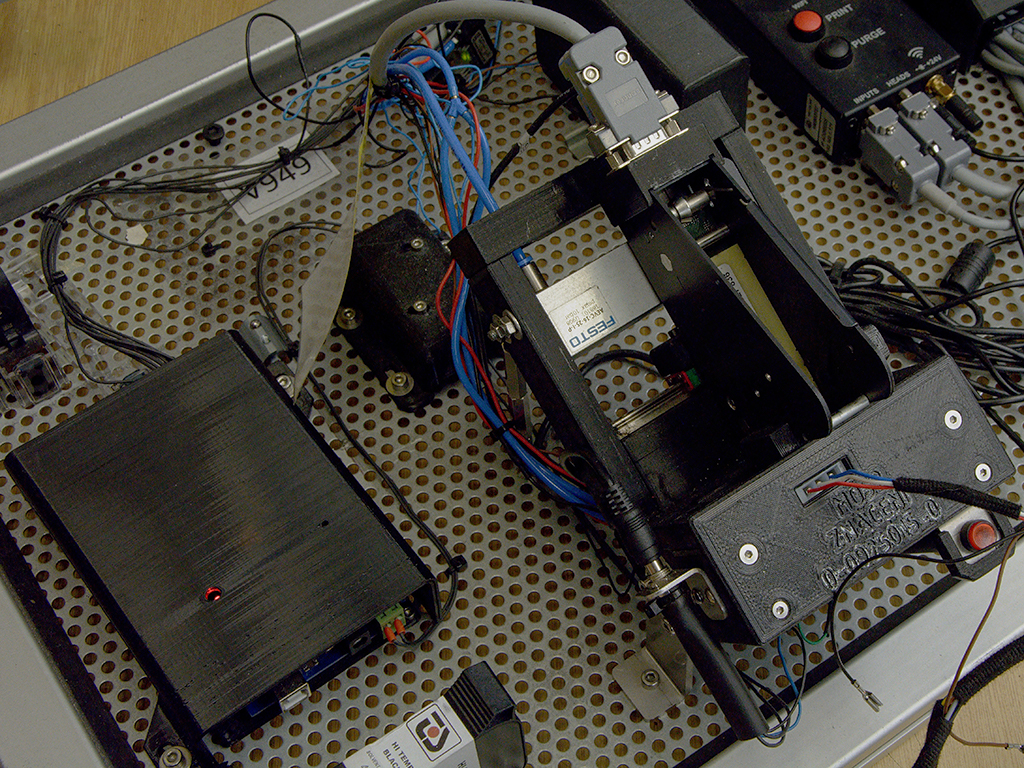

Inkoustovým tiskem tiskneme na konektor informace dle požadavku zákazníka – např. číslo svazku, revize, datum a čas výroby. Pracovnice vloží konektor do zakladače, dojde k zaaretování konektoru pneumatickými válečky a spustí se tisk. Tisková hlava je poháněna pneumaticky a je uchycena k lineárnímu vedení. 3D tiskem jsou vyrobeny zakladač konektoru, konstrukce pro pojezd tiskové hlavy a kryty elektroniky. Použitý materiál CPE HG100.
CHRÁNIČ NÁSTROJŮ

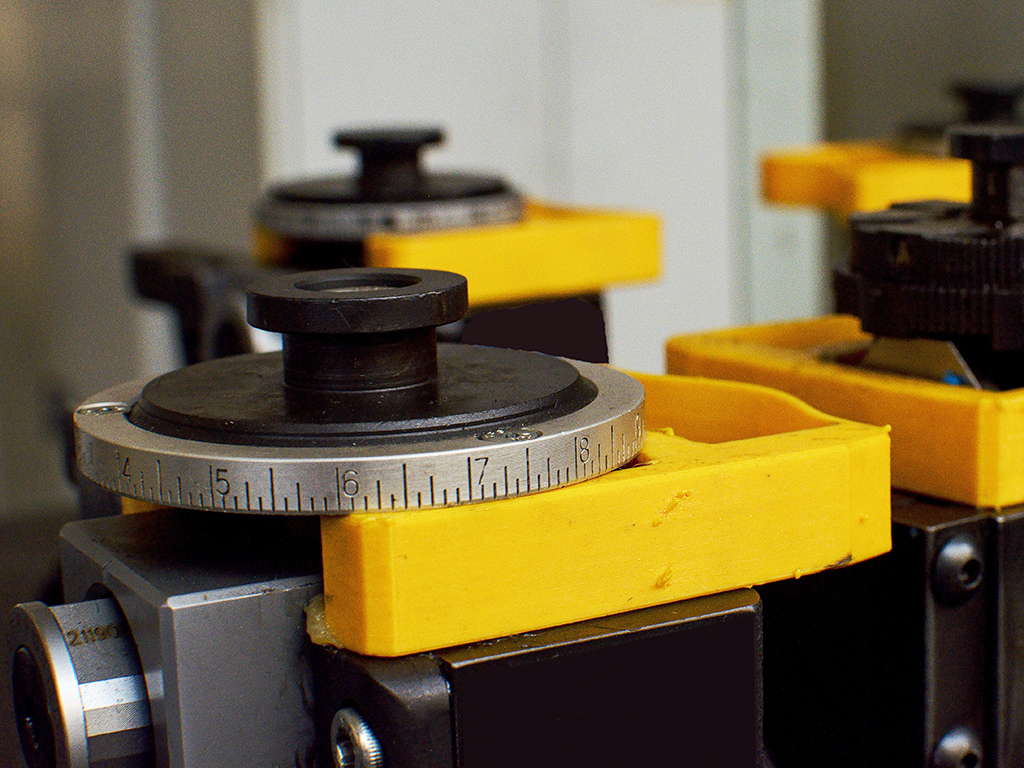

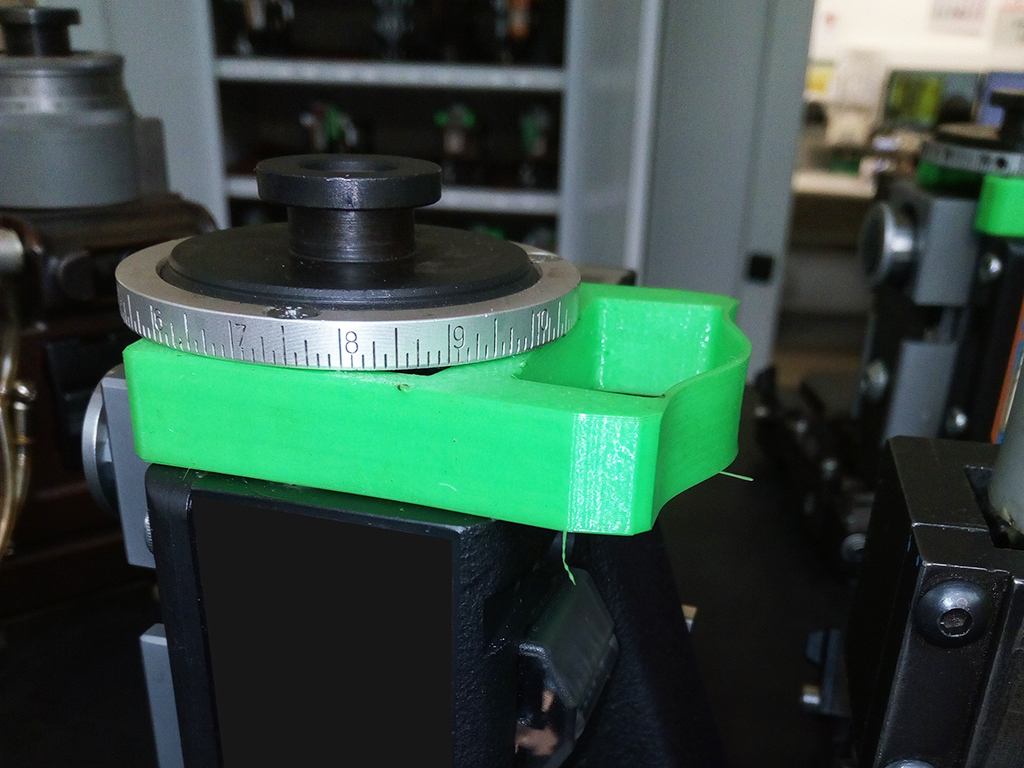

Tyto nástroje se používají na lisování kontaktů na vodiče, ať na ručních nebo automatických lisech firmy Komax. Hlavní funkce tištěných dílů je, že zabraňují narážení lisovací hlavy do kovadlinky při skladování a manipulaci, a zároveň chrání obsluhu před poraněním prstů při přenášení nástroje ze skladu na pracoviště (hrozilo skřípnutí prstů mezi lisovací hlavu a kovadlinku). Dodatečná funkce je označení stavu nástroje. Použitý materiál je Flexfill TPU 98A.
TESTOVACÍ MODUL

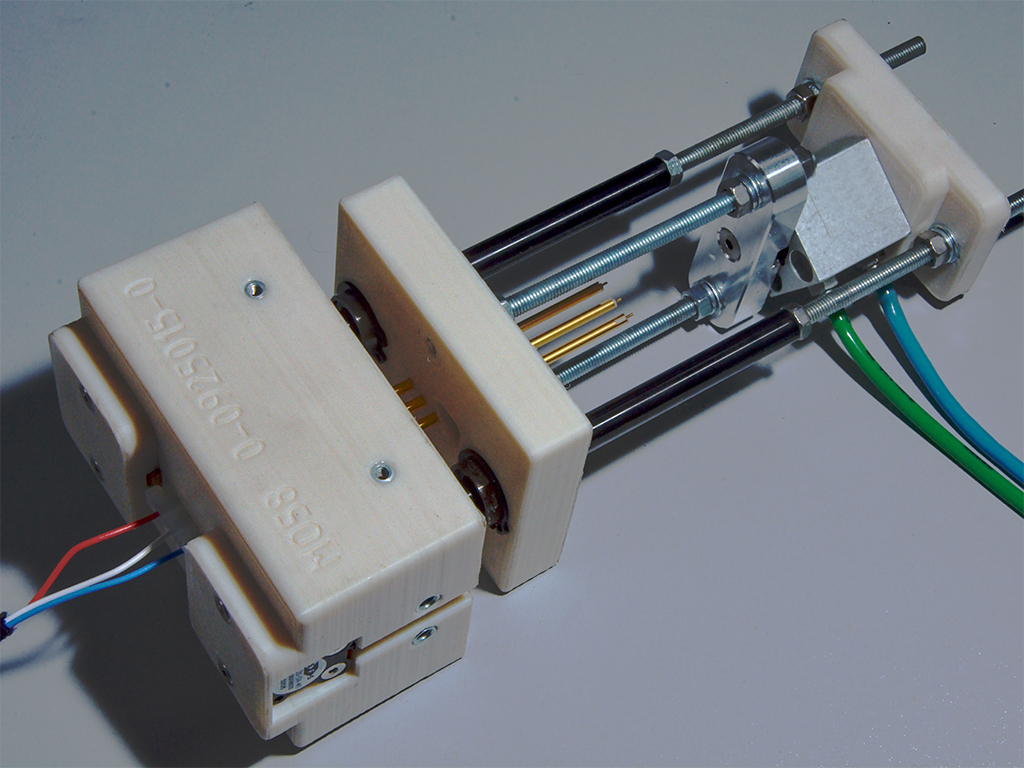

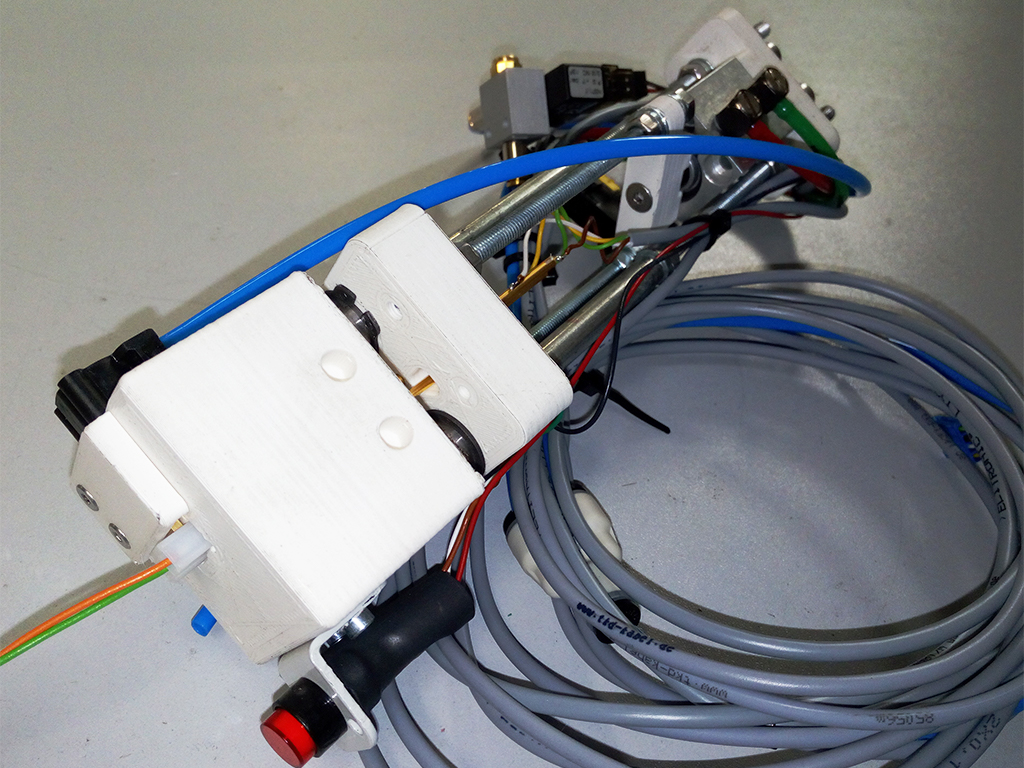

Testovací moduly slouží ke kontrole kvality a funkčnosti svazku (elektrický test, test těsnosti, detekce aretace, zkouška vytlačováním kontaktu z konektoru – tzv. push-back test – kdy kontakt musí vydržet určitou sílu vytlačování), případně v něm dochází k úkonům, které jsou součástí montáže (např. zavírání aretací konektorů, označení OK kusu apod.). Celý svazek se testuje na desce, na které je namontováno několik modulů. Každý modul je určen pro nějaký typ konektoru nebo vykonává určitou funkci. Modul na fotce je určen pro push-back test. Po vložení konektoru do modulu dojde k zaaretování pneumatickými válečky. Vytlačovací jehly (push-back probes) pneumaticky přijedou a pokud dojde k sepnutí jehel, výsledek je OK. Po testu celého svazku jsou komponenty uvolněny – odaretovány.
