tisk mechanických držáků snímačů, těl snímačů a malých motorků do vysokotlaké komory
za pomocí Nylon AF80 Aramid
Není novinkou, že 3D tisk má své uplatnění v oborech jako je automobilový či obalový průmysl. Tentokrát se ovšem osvědčil i ve velmi specifickém a náročném oboru jako je geologie. Tomáš Feřtek, výzkumný inženýr oddělení fyzikálních vlastností hornin v Geologickém ústavu AVČR, využívá 3D tisk v prvé řadě pro výrobu mechanických držáků snímačů, těla samotných snímačů a motorků do vysokotlaké komory.
Geologický ústav jako jeden z prvních testoval nový materiál Nylon AF80 Aramid. S panem Feřkem jsme probrali kvalitu materiálu a samotného tisku.
PROČ JSTE DANÝ DÍL VYTISKL NA 3D TISKÁRNĚ?
Hlavní důvod je cena vytištěného dílu versus dílu vyrobeného na CNC. Rozdíl je extrémní. Druhý hlavní důvod je, že můžeme díly optimalizovat a modifikovat. Pokud chceme vyzkoušet nové snímače, můžeme si rychle a levně vyrobit odpovídající díl a nemusíme ho draze nechávat vyrábět externí firmou.
NA CO SE DANÝ DÍL PŘESNĚ POUŽÍVÁ?

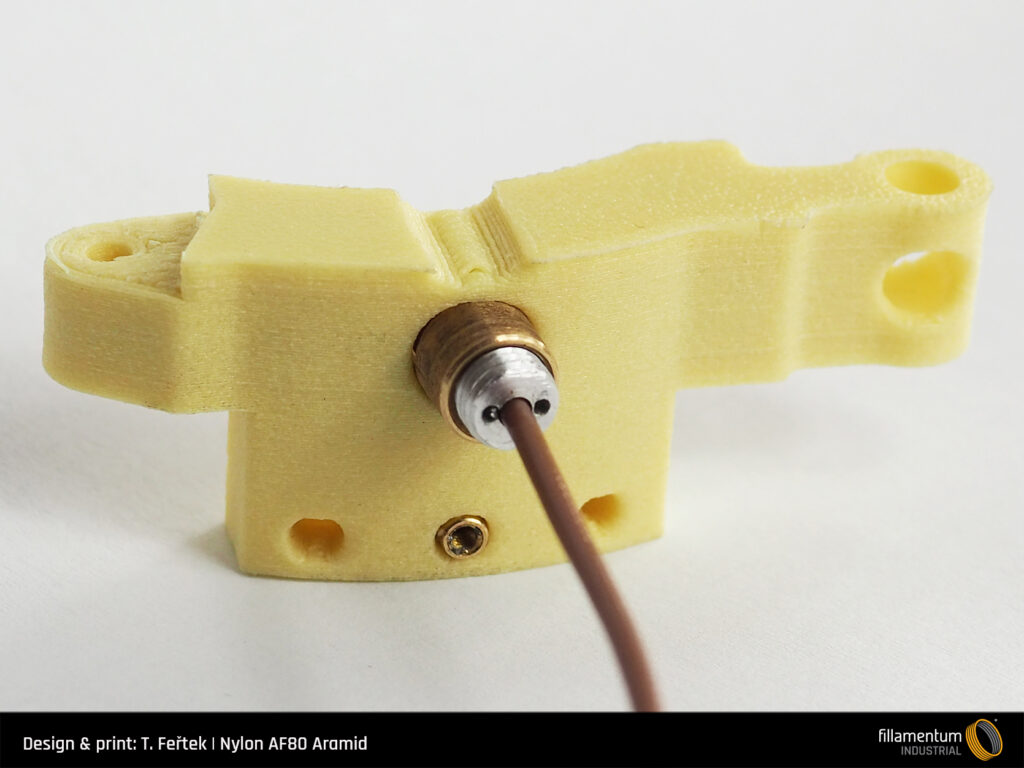

Díly se používají na měření seismických vln na koulích z hornin ve vysokotlaké komoře. Díly jsou celkem tři. Dvě “pacičky“ ve kterých jsou umístěné snímače a držák motorku, který přitahuje pacičky k sobě což způsobí přitlačení snímačů ke kouli. Na držáku motorku je umístěn i lineární potenciometr, který plní funkci čidla přitažení. V této aplikaci pro nás bylo důležité pevnost materiálu, odolnost proti oděrům a chemická odolnost. Všechny tyto vlastnosti zvolený materiál splňuje.
JAK SE VÁM TISKLO Z NAŠICH MATERIÁLŮ?
Z materiálu se mi tisklo výborně, materiál vytváří krásné spojité vrstvy. Díl poté vypadá esteticky velice pěkně. Obecně filamenty s příměsí vytvářejí krásný, matný a spojitý povrch. Nedoporučoval bych tisk na běžný tiskárnách ale spíše na profesionálních tiskárnách s vyhřívanou komorou. Tisknu ho se stejným nastavením jako ABS, akorát teplotu podložky mám 140 °C. To, jak materiál nestringuje mě opravdu překvapilo. A i když se objeví nějaké stringování, jde od modelu lehce odloupnout. Také je důležité používat správné adhezivní lepidlo. Chladnutí výtisku by mělo být pozvolné, aby se díl nedeformoval příliš prudkým poklesem teploty.
VZNIKLA VÁM DÍKY 3D TISKU ČASOVÁ NEBO FINANČNÍ ÚSPORA?
Časová úspora může být týden až 14 dní. Finanční úspora je velká.
CO VÁS NEJVÍCE BAVÍ NA ZNAČCE FILLAMENTUM, POPŘ. PROČ JSTE SI NÁS VYBRAL?
Vybrali jsme si firmu Fillamentum, protože je to česká firma, která vyrábí široké portfolio specializovaných materiálů a klade důraz na kvalitu jejich produktů.
